Prix :
23.41 EUR HT
|
|
Pour accéder aux tarifs réservés à la clientèle "professionnelle", cliquez-ici ! |
Disponibilité :
en stock
il reste 5 pièce(s) en stock
|
Demande de prix par quantité :
 |
|
|
|
Caractéristique(s) du produit :
Composants + circuit imprimé + accessoires

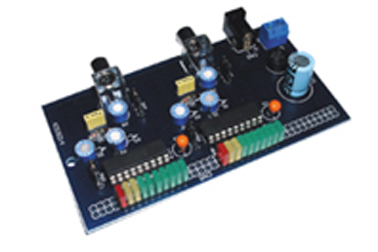

Ce montage basé sur le célèbre LM3915 permet la visualisation de tensions analogiques continues ou alternatives (le choix s'effectue par cavalier ) telles que : niveau de sorties ampli audio, niveau ligne audio , tension de batterie (voiture , modélisme … ), consommation de courant …
Vous pouvez le configurer grâce à un cavalier en mode point ( seule une LED est allumée ) ou en mode barre .
Le LM3915 fourni est plus particulièrement destiné aux signaux AUDIO (évolution logarithmique ).
Option 1 :
Circuit-Imprimé double face pour un affichage à 90° des diodes LEDs reliées.
Option 2 :
CI LM3914 pour passer de la version logarithmique à une version linéaire. ( Mesures de tensions continues... ), commander 2 pièces CILM3914.
- Documentation technique
- Aide au montage
|
