Caractéristique(s) du produit :

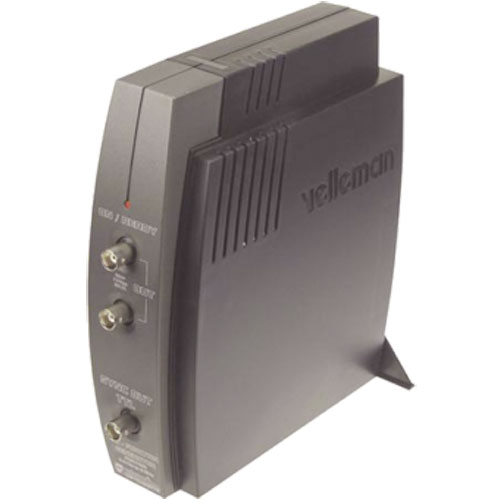

Le PCGU1000 est générateur de fonctions numérique qui peut se raccorder à un ordinateur via une connexion USB.
Il comporte entre autres les formes d'onde sinusoïdale, triangulaire et rectangulaire ; les autres formes peuvent facilement être créées.

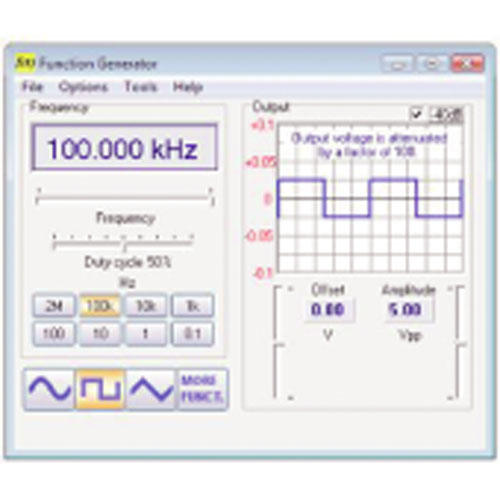

Les ondes sont générées dans l'ordinateur et reproduites par l'appareil via DDS (Direct Digital wave Synthesis).
Possibilité de fréquences jusqu'à 2MHz.
Équipé de 2 sorties égales et une sortie TTL Sync.
Tension de sortie de 1mVtt à 10Vtt à 600 ohms.
Les sorties sont découplées galvaniquement afin d'éviter les problèmes de mesure. Livré avec adaptateur secteur.
Caractéristiques
- Echelle de fréquences: de 0.01Hz à 2MHz
- Stabilité à base de cristal quartz
- Sorties sont galvaniquement séparées du PC
- Signal sinus à faible THD
- Deux connexions de sortie parallèles pour les formes d'onde
- Sortie de synchronisation avec niveau TTL
- Mémoire de signaux 8192
- Formes d'onde standard: sinus, carré, triangle
- Signaux composés prédéfinis: bruit, balayage, etc.

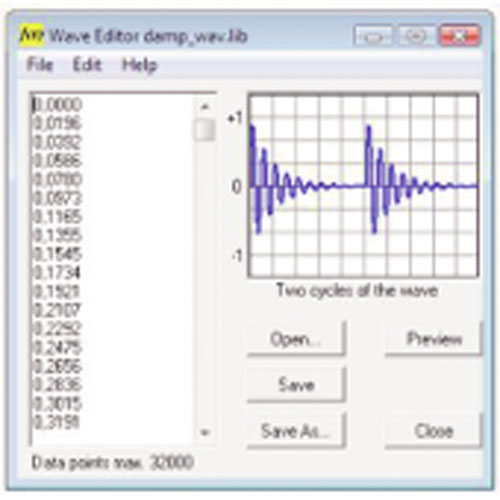

- Possibilité de créer vos propres formes d'ondes grâce à l'éditeur intégré
- Plage "sweep" de 0.0001Hz à 25MHz
- "Sweep time" de 1ms à 10 heures
- argeur de bande du bruit de 25MHz
- Possibilité de diagramme de Bode détaillé avec l'oscilloscope pour PC
- Générateur automatisé de séquence d'onde à l'aide d'un fichier ou de la connexion d'entrée RS232 de l'ordinateur
- DLL disponible pour propre développement

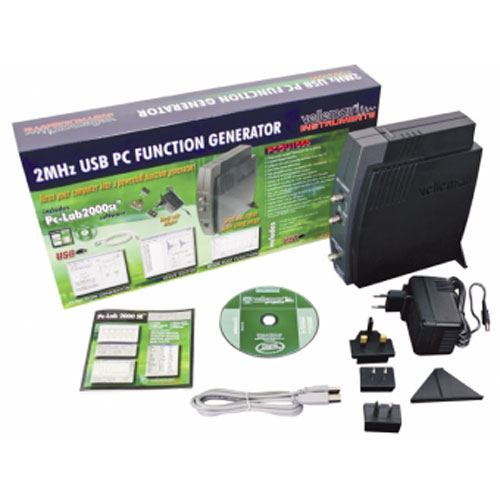

Contenu de la boîte:
- Générateur de fonctions USB
- Notice d'emploi
- Logiciel sur cédérom
- Câble USB
- Adaptateur de chargeur universel
Spécifications
- Amplitude: 100mVpp à 10Vpp @ 1KHz/ charge 600 ohms / 0V décalage
- Résolution de l'instauration de fréquence: 0.01%
- Avec atténuateur 40dB (sortie 1/100)
- Synthèse directe d'ondes (DDS), mémoire de signaux 8192
- Résolution d'amplitude: 0.4% de pleine échelle
offset: de 0 à -5V ou +5V max. (résolution 0.4% de pleine échelle)
- Résolution verticale: 8 bits (0.4% de pleine échelle)
- Fréquence d'échantillonnage: 50MHz
faible THD: < 0.08%
- Impédance de sortie: 2 x 50ohms
- Alimentation: adaptateur secteur 9VCC / 600mA (inclus)
- Dimensions: 55 x 190 x 200mm
Exigences min. du système:
- PC compatible avec IBM
- Windows™ 98SE, ME, 2000, XP, Vista *
- Carte vidéo SVGA (min. 800 x 600)
- Souris
- Port USB libre
- Lecteur CD-ROM
Contenu:
- Générateur de fonction pour PC à connexion USB
- Câble USB
- Notice simplifiée pour non initiés
- Logiciel sur CD
- Accéder à la documentation
|
