Caractéristique(s) du produit :

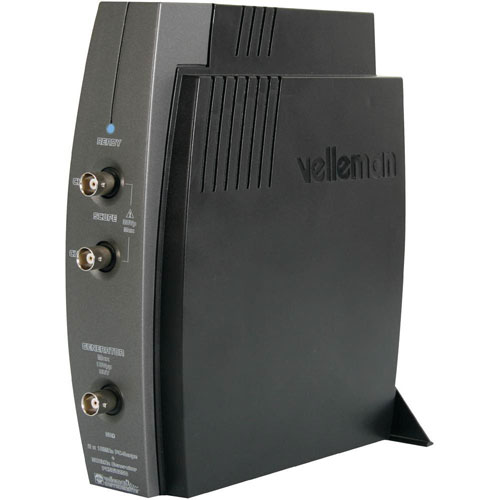

- Oscilloscope à mémoire par PC/USB 2 à 2 canaux Analyseur de spectre 25 MHZ
- Générateur de fontion 500 KHZ
Un petit labo USB complet
Logiciel PcLab2000-LT puissant pour oscilloscope deux canaux, analyseur de spectre, enregistreur, générateur de fonction et Bode plotter. Éditeur d'ondes intégré et séquenceur automatisé via fichier ou entrée PC.
Caractéristiques
Générateur de fonction:
- Stabilité à base de cristal quartz
- Formes d'onde standard: sinus, carré, triangle
- Signaux composés prédéfinis: sine(x)/x, DCV, sweep, ...

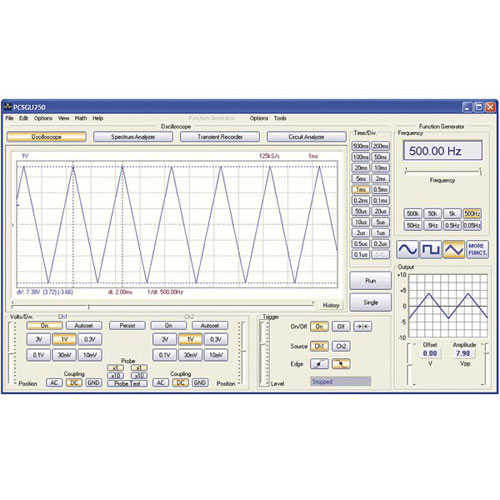

Oscilloscope:
- Fonction de configuration automatique et option X10
- Fonction de prédémarrage
- Flecture: True RMS, dBV, dBm, p to p, Duty cycle, Frequency…
Enregistreur de signaux transitoires:
- Sauvegarde automatique des écrans ou données
- Enregistrement automatique pour plus d'un an
- Sauvegarde et restitution d'écrans
Bode plotter:
- Synchronisation automatisée entre l'oscilloscope et le générateur
- Fonction d'échelle logarithmique
- Echelle volt ou dB
- Tracé en phase

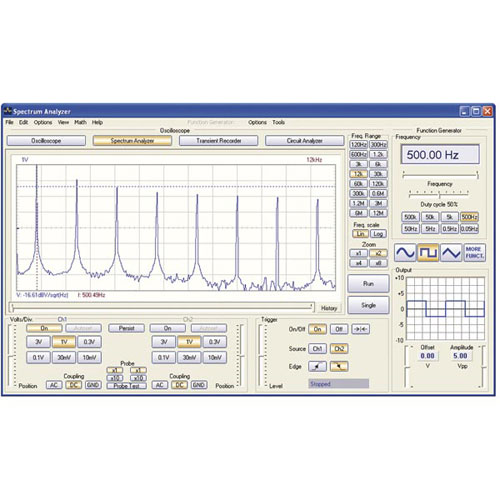

Analyseur de spectres:
- Echelle de temps linéaire ou logarithmique
- Principe de fonctionnement: FFT (Fast Fourier Transform)
- Canal d'entrée FFT: CH1 ou CH2
- Fonction zoom

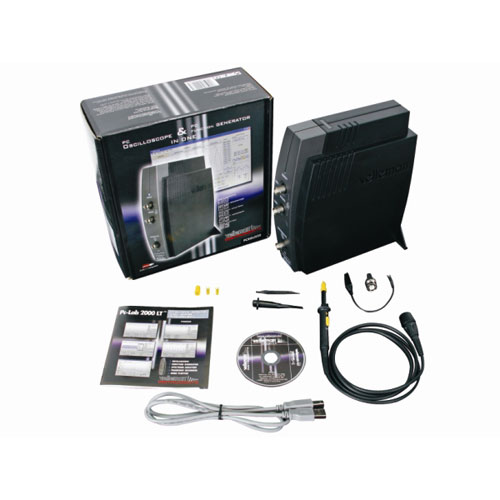

Contenu de la boîte:
- Notice d'emploi
- USB PC Scope + Generator
- Câble USB
- Logiciel sur cédérom
- 1 sondes de 60MHz (PROBE60S)
- Adaptateur BNC male vers RCA femelle (CBNC15)
Spécifications
Générale:
- Marqueurs pour : amplitude/tension et fréquence/temps
- Raccordement à l'entrée: CC, CA et GND
- Alimentation par port USB (500mA)
- Dimensions: 205 x 55 X 175
Générateur de fonction:
- Amplitude: 100mVpp tot 10Vpp @ 1KHz// 600 ohms / 0V offset
- Offset: de 0 à -5V ou +5V max. (résolution 0.4% de l'échelle pleine)
- Résolution verticale: 8 bits
- Délai montant/descendant onde carrée: 0.2µs
- Fréquence d'échantillonnage: 12.5MHz
- Distorsion typique onde sinusoïdale (THD): < 1%
- Impédance de sortie: 50 ohms
- Plage de fréquence: de 0.005Hz à 500kHz
Oscilloscope:
- Bande passante: two channels DC to 12 MHz ±3dB
- Impédance d'entrée: 1 Mohm / 30pF
- Tension d'entrée max.: 30V (AC + DC)
- Base de temps: 0.1µs à 500ms / division
- Plage de l'entrée: 10mV à 3V/division
- Sensibilité d'entrée: 0.3mV résolution de l'afficheur
- Durée d'enregistrement: 4K échantillons / canal
- Fréquence d'échantillonnage pour signaux répétitifs: 250Hz à 25MHz
Enregistreur de signaux transitoires:
- Echelle de temps: 20ms/div à 2000s/div
- Temps d'enregistrement max.: 9.4heures/écran
- Nombre max. d'échantillons: 100/s
- Nombre mini d'échantillons: 1 échantill. / 20s
Bode plotter:
- Plage de tension: 10mV, 30mV, 0.1V, 0.3V, 1V, 3V
- Plage de fréquence: 1kHz , 10kHz, 100kHz, 500kHz
- Fréquence de départ: 10Hz, 100Hz, 1kHz, 10kHz
Analyseur de spectres:
- Echelle de fréquence: 0 .. 120Hz à 12MHz
- Résolution FFT: 2048 lignes
Exigences minimales du système:
- PC compatible avec IBM
- Windows™ 2000, XP, Vista *
- Carte vidéo SVGA (min.1024 x 768)
- Souris
- Port USB libre 1.1 ou 2.0
- Lecteur CD-ROM
- Dimensions: 205 x 55 x 175mm.
- Accéder à la documentation
|
