Caractéristique(s) du produit :

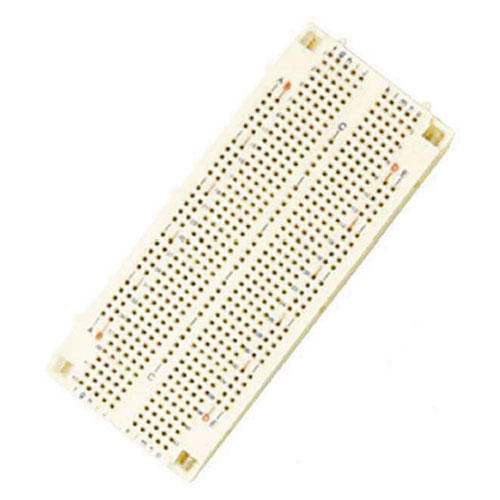

PLAQUE D'ESSAIS 555 CONTACTS
PRO 555 est une matrice de base. C’est le moyen rapide de traduire pratiquement les circuits électroniques sans soudure au pas de 2,54.
- Sérigraphie : Ligne bus alimentation A • C • E : bleue / Ligne bus alimentation B et D : rouge / Chiffres et lettres distributions : bleus.
- Interchangeabilité possible : en effet nos contacts sont garantis 25 000 manoeuvres en conditions normales d’utilisation (insertions de 0,3 à 0,8mm), mais en cas de fausses manoeuvres, remplacement possible des contacts par simple déclipsage de la plaque de fermeture. Ligne de bus centrale d’alimentation (C).
- Combinaisons avec face arrière possibles par connexions instantanées (sans soudure, sans wrapping, sans broche, sans apport d’éléments métalliques).
- Transcription des schémas par "circuit tracer bloc" Réf. 19106. Les contacts peuvent recevoir sans risque tous les boîtiers DIP et tous les composants séparés qui présentent des connexions de 0,3 à 0,8 mm.
- MATÉRIAUX :
- Contacts : bronze cupro nickel - étain (inaltérable). Bloc : polyester - Plaque de fermeture : polycarbonate.
- CARACTÉRISTIQUES ÉLECTRIQUES - Courant admissible : 1A.
- Résistance contact : < 10 mW.
- Capacité entre contacts : 10 pF
- Tension : < 40 V. DC.
- COMPOSITION : 5 rangées de 5 x 5 points (alimentation) 125, 2 zones de 43 x 5 (distributions) 430.
Ancienne référence : CP19100 |
